Pour commencer : qu'est-ce que le mur du son ?

Le “ mur du son ” désigne la vitesse à laquelle un objet se déplace à la vitesse du son, également appelée Mach 1. Le son se propage sous forme d'ondes de pression dans un milieu comme l'air, et sa vitesse dépend de facteurs tels que la température et l'altitude. Au niveau de la mer, la vitesse du son est d'environ 1 225 kilomètres par heure (761 miles par heure). Lorsqu'un objet approche cette vitesse, il subit une augmentation considérable de la résistance aérodynamique et des turbulences ; ce phénomène a longtemps été considéré comme une " barrière " infranchissable."

Franchir le mur du son – et rendre les ondes de choc visibles

Lorsqu'un avion atteint Mach 1, il comprime l'air devant lui, créant une onde de choc. C'est ce qui produit le fameux “ bang sonique ” entendu lors du franchissement du mur du son. Les pilotes rapportent que, de leur point de vue, la transition est en douceur : ils volent simplement plus vite. Cependant, atteindre cette vitesse exige une ingénierie de pointe pour gérer les forces extrêmes et l'instabilité potentielle. Le premier vol supersonique habité confirmé a eu lieu le 14 octobre 1947, lorsque Chuck Yeager a piloté l'avion-fusée Bell X-1 à Mach 1,06. Cet exploit historique a prouvé que le mur du son pouvait effectivement être franchi.

Vol supersonique

Le vol supersonique se produit lorsqu'un aéronef se déplace à une vitesse supérieure à celle du son, généralement entre Mach 1 et Mach 5. Les aéronefs conçus à cet effet, comme le Concorde ou les avions de chasse militaires tels que le F-22 Les rapaces font face à des défis uniques :

• ondes de chocLorsqu'un avion vole à une vitesse supersonique, des ondes de choc se forment autour de lui, affectant son aérodynamisme et créant une traînée.
• ChaleurLe frottement avec les molécules d'air génère une chaleur intense, ce qui nécessite des matériaux spéciaux pour résister aux hautes températures.
• EfficacitéLes vitesses supersoniques consomment d'immenses quantités de carburant, c'est pourquoi les avions de ligne supersoniques ont finalement été retirés du service en raison de problèmes de coûts.

Le vol supersonique permet des avancées révolutionnaires, allant de la réduction de la vitesse de déplacement aux capacités militaires. Les ingénieurs continuent d'innover dans l'espoir de développer des avions commerciaux supersoniques plus silencieux et économiquement viables. Pour repousser véritablement les limites, nous avons même… vol hypersonique (au-dessus de Mach 5) — mais c'est une toute autre histoire !

Comment fonctionne la photographie Schlieren ?

La photographie Schlieren est une technique fascinante permettant de visualiser les variations de densité des fluides transparents comme l'air. Ces variations sont souvent dues à des changements de pression, de température ou à des ondes de choc, telles que celles créées par des objets se déplaçant à des vitesses supersoniques. Voici comment cela fonctionne :

Principes clés

1. Réfraction de la lumièreLorsque la lumière traverse un milieu de densité variable, elle se courbe (se réfracte) car sa vitesse change légèrement en fonction de la densité du milieu.
2. Configuration optiqueLes systèmes Schlieren utilisent une source lumineuse ponctuelle, des miroirs et des lentilles pour rendre visibles ces infimes variations de la direction de la lumière.

Comment ça marche

1. Source lumineuseUne source ponctuelle lumineuse, comme une petite LED ou un laser, émet une lumière qui traverse un milieu transparent.
2. Miroir ou lentilleUn miroir concave ou une lentille concentre la lumière en faisceaux parallèles, qui se propagent ensuite à travers la zone d'intérêt, comme l'air autour d'une onde de choc.
3. Perturbations de densitéEn cas de changement de densité de l'air (par exemple, dû à une onde de choc), la lumière traversant ces zones se courbera légèrement.
4. Lame de couteau ou filtreAu point focal, un petit obstacle (comme une arête vive) bloque une partie de la lumière. Cela accentue les différences d'intensité lumineuse, faisant ressortir la lumière réfractée.

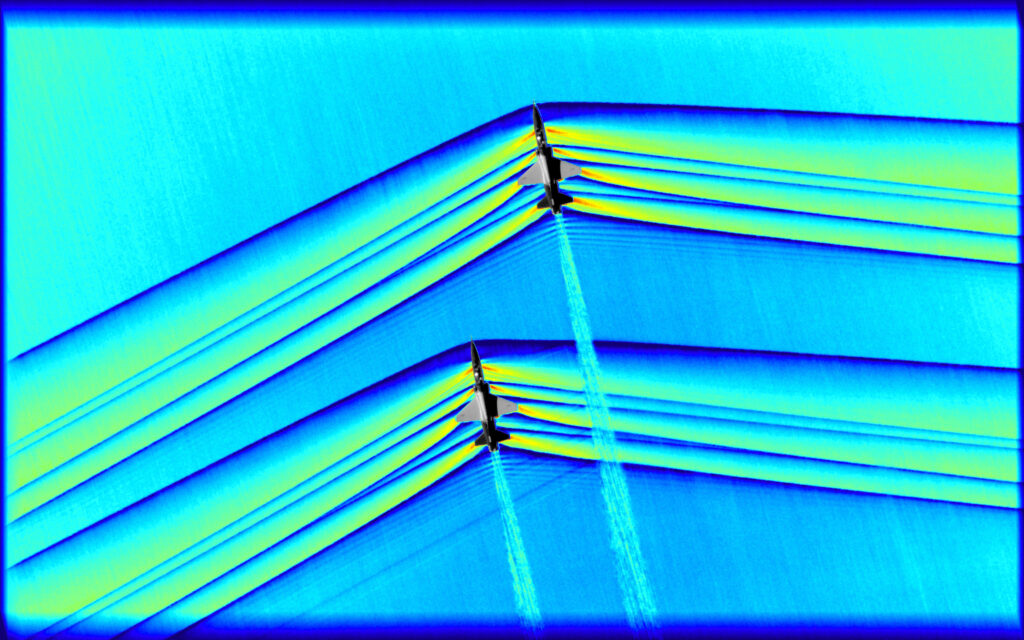

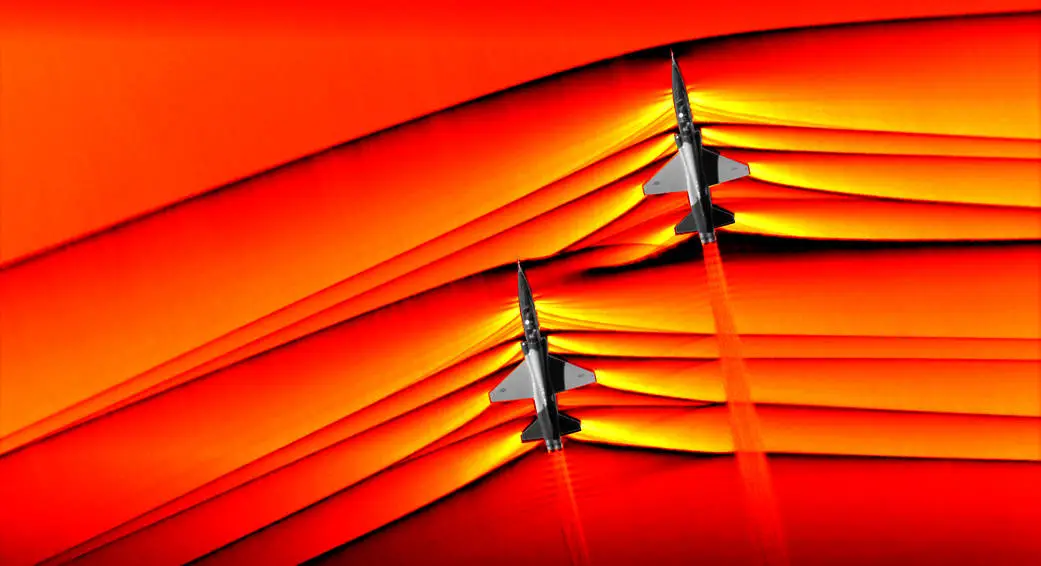

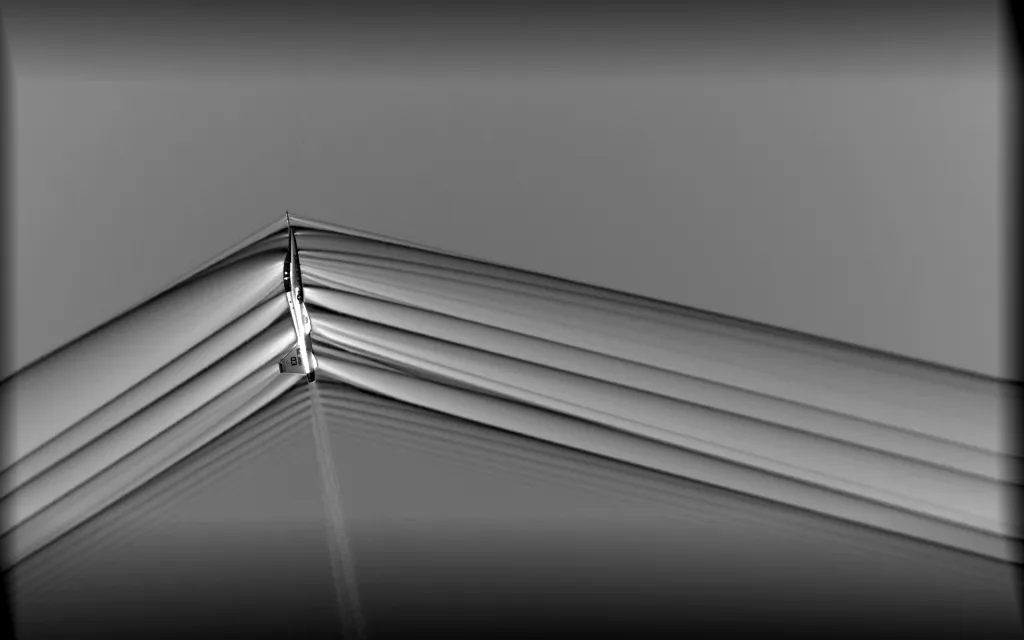

5. Image résultanteUne caméra capture la distorsion de la lumière, révélant les gradients de densité du milieu. Ces gradients apparaissent sous forme de zones claires et sombres, mettant en évidence des phénomènes tels que les ondes de choc ou les flux de chaleur.

Applications

La photographie Schlieren est largement utilisée dans :

• Aérodynamique: Étudier les ondes de choc, les flux d'air et les panaches de chaleur autour des aéronefs ou des fusées à grande vitesse.
• IngénieriePour la visualisation des flux de chaleur et de fluides dans la recherche et le développement.
• Sciences et médecine: Observer la dynamique des gaz, comme le mouvement de l'air chaud autour des objets.

Le résultat ? Des visualisations époustouflantes qui révèlent la dynamique invisible de l’air et des fluides. C’est comme donner des yeux à des phénomènes que nous ne verrions jamais autrement ! Attendez, vous avez dit jamais ?

...je dis ça comme ça'

MiGFlug a réussi à montrer le moment où le MiG-29 franchit le mur du son lors d'un vol passagers en avion de chasseSans photographie Schlieren, mais avec des caméras vidéo classiques ! Regardez attentivement, vous le voyez ?   Partagez cette histoire
